Uốn ống là một phương pháp tạo hình kim loại được sử dụng để tạo hình ống một cách vô hạn. Đây là một yếu tố không thể thiếu trong quá trình sản xuất ống công nghiệp. Ống có thể được uốn thành một hoặc nhiều khúc và góc, tùy thuộc vào yêu cầu kỹ thuật.
Tùy thuộc vào những gì đường ống sẽ được sử dụng, nhiều phương pháp được sử dụng để uốn cong nó. Khi ống bị uốn cong, chúng có thể được sử dụng cho nhiều thiết kế khác nhau: chẳng hạn như tay vịn, tay lái, khung xe và đồ nội thất hoặc chúng có thể được sử dụng để vận chuyển khí và chất lỏng, chẳng hạn như đường nước, hệ thống thủy lực và đường ống xả.
Điều gì đã xảy ra khi đường ống bị uốn cong?
Việc uốn ống bắt đầu bằng việc một ống được nạp vào máy uốn ống và được kẹp giữa hai khuôn, khối kẹp và khuôn định hình. Hai khuôn bổ sung, khuôn gạt nước và khuôn áp lực, giữ ống một cách linh hoạt.
Việc uốn cong được tạo ra bằng cách ép ống vào khuôn, làm thay đổi hình thức. Đẩy một đường ống qua các con lăn để ép ống vào đường cong mong muốn.
Những lưu ý cần thiết khi thực hiện uốn ống:
1. Kích thước và độ dày thành của phôi uốn
2. Vật liệu được uốn cong
3. Số khúc cua trong phần
4. Khoảng cách của các khúc cua với nhau (sự khác biệt giữa các khúc cua, nếu có)
5. Mặt phẳng của các mối uốn
6. Tỷ lệ sản xuất
7. Dung sai của bộ phận hoàn thiện (chẳng hạn như đối với độ mỏng của thành và kích thước điểm - điểm).
8. Bán kính đường tâm của khúc cua
9. Chi phí sơ bộ của thiết bị (cộng với đào tạo, dịch vụ, hỗ trợ, sửa chữa các bộ phận và dụng cụ)
10. Thu hồi vốn đầu tư.
Các công cụ cơ bản được sử dụng trong uốn ống
1. Ống uốn - ống được uốn cong để tạo một góc.
2. Kẹp khuôn - giữ cố định mặt bên kia của khuôn uốn cong.
3. Khuôn áp lực - giữ ống trên đỉnh uốn cong.
4. Gạt nước - giữ ống dưới uốn cong.
Khi một đường ống bị uốn cong, thành ống dẫn sẽ mỏng ra do bị kéo căng, trong khi thành ống bên trong dày lên do bị nén.
Bốn yếu tố chính liên quan đến ống uốn:
- Chất liệu— độ dày thành
- Cỗ máy
- Dụng cụ
- Bôi trơn cần thiết
Các công cụ phục vụ quá trình uốn ống
Một ram thủy lực được sử dụng để đẩy kim loại chống lại các con lăn của loại ram. Đây là cách làm ống cơ bản và tiết kiệm chi phí nhất.
Khi ram uốn ống, bên trong và bên ngoài chỗ uốn dễ bị biến dạng thành các dạng hình bầu dục. Kỹ thuật này sản xuất các loại ống được sử dụng để uốn ống luồn dây điện.

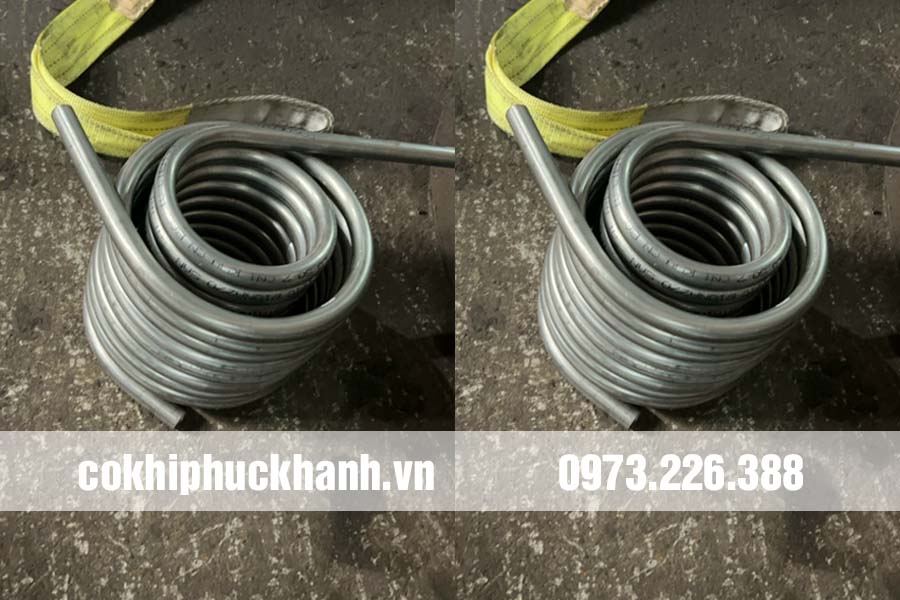

Khi cần uốn cong lớn, uốn cuộn được ưu tiên để chạy đường ống qua các con lăn. Đường ống chỉ bị biến dạng nhẹ do kết quả của việc này. Cuộn ống được chế tạo bằng phương pháp uốn cuộn.
Là một cách cơ bản để uốn ống quanh khuôn uốn bằng con lăn. Trên các trang web xây dựng, được sử dụng để uốn ống dẫn điện. Các ống uốn cong do nén không nên hạn chế đối với các đoạn uốn cong bán kính ngắn vì ống có thể bị vênh và gãy.
uốn, sử dụng bộ khuôn, được sử dụng cho các công việc khó khăn hơn, chẳng hạn như khi đường kính của ống phải duy trì nhất quán dọc theo chiều dài của nó.
Ống được định hình bằng cách sử dụng một trục gá. Trục được đặt trong ống để bảo vệ vật liệu ít bị hư hại và nhăn, cũng như tránh hình bầu dục. Ống xả, ống dẫn sửa và ống trao đổi nhiệt đều được cấu tạo bằng ống trục.
Mong rằng bài viết đã phần nào giải đáp được thắc mắc và giúp bạn có thêm những kiến thức mới. Để được giải đáp, hỗ trợ nhanh và sớm nhất về uốn ống, hãy liên hệ với Công ty Phúc Khánh. Chúng tôi tự tin đem lại cho bạn dịch vụ uy tín và chất lượng nhất.
