Chúng ta nên nắm rõ các phương pháp uốn ống chính để tối ưu hoá các hoạt động của đời sống, bao gồm: uốn nén, uốn tự do, uốn kéo quay và uốn cuộn. Cùng tìm hiểu các phương pháp này với Công ty Phúc Khánh nhé.
Uốn ống bằng phương pháp uốn nén
Đây là phương pháp uốn đảm bảo cả về tốc độ và tính kinh tế. Người ta ưa chuộng phương pháp này với các sản phẩm kim loại không quan trọng về độ tròn của khúc uốn; có khả năng sản xuất hàng loạt với giá thành thấp.
Phương pháp uốn này sử dụng nhiều trong ngành nội thất. Nó cũng được áp dụng để sản xuất các loại tay cầm cho máy móc như máy cắt cỏ hoặc khung của máy phát điện.
Sự sai số của phương pháp này đến từ việc quá trình uốn không sử dụng trục gá bên trong ống uốn.
Máy uốn nén không bị giới hạn với các mẫu có tính đối xứng. Các xưởng cơ khí cũng có thể cài đặt để máy tạo ra những mẫu uốn ở độ cong 45 hay 90 độ
Ứng dụng uốn thép hộp trong sản xuất
Uốn ống bằng phương pháp uốn kéo quay
Đây là một trong những phương pháp uốn ống phổ biến trên thị trường hiện nay. Loại uốn này đòi hỏi nhiều dụng cụ hơn so với uốn nén. Các dụng cụ bạn cần gồm:
Khuôn cong
Khuôn cong giúp định hình thành ống đến độ uốn cong như thiết kế.
Khuôn kẹp
Khuôn kẹp giúp giữ ống trong khi thực hiện quá trình uống.
Khuôn tạo áp lực
Khi ống bị uốn cong, phần được uốn của ống sẽ có xu hướng muốn bung ra. Dụng cụ này tạo áp lực lên mặt sau của ống để ngăn quá trình đứt gãy xảy ra.
Trục gá
Nếu bạn đang uốn ống có thành mỏng hoặc bán kính hẹp, bạn có thể cần đến trục gá. Dụng cụ này giúp đi vào trong lòng ốn, giữ cho ống của bạn luôn tròn khi đang được uốn cong. Bán kính uốn cong và độ dày ống xác định số lượng bi trong trục gá.
Khuôn gạt
Ngoài ra, cần có khuôn gạt để uốn ống thành mỏng. Dụng cụ này giúp ngăn hiện tượng gợn sóng ở thành ống khi uốn. Thông thường, khi ống được uốn cong, vật liệu tập trung vào bán kính bên trong, dẫn đến xuất hiện những gợn sóng khi quá trình uốn kết thúc. Khuôn gạt này giúp lau sạch hoặc làm nhẵn những gợn sóng hoặc vón cục đó, đẩy kim loại ra xa chỗ uốn cong.
Ống kẹp
Đây là dụng cụ cần thiết khi bạn muốn thực hiện uốn nhiều lần trên một phần của ống. Bạn cần có ống kẹp có kích thước phù hợp với đường kính ống. Nó giữ ống khi nó được uốn cong và sau đó đẩy nó về phía trước để sẵn sàng cho lần uốn cong tiếp theo.
Hầu hết các máy uốn quay đều được định hướng để uốn cong tay phải hoặc trái. Ngoài ra, một số máy uốn đã được trang bị để uốn cong theo cả hai hướng.
Phương pháp uốn ống kéo quay
Uốn ống bằng phương pháp uốn cuộn (uốn góc)
Một loại máy uốn khác là máy uốn cuộn hay còn gọi là máy uốn góc. Quá trình này được sử dụng khi bạn muốn uốn cong bán kính lớn, giả sử gấp tám lần đường kính ống.

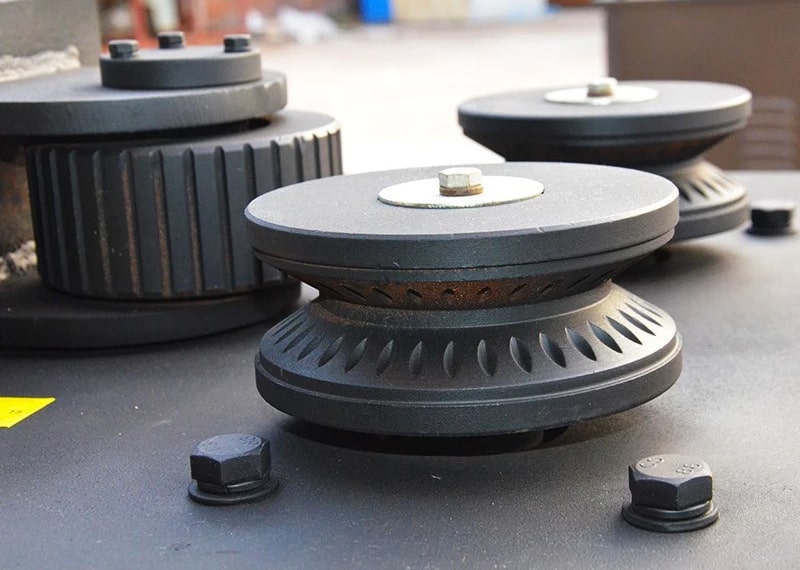

Máy uốn góc không mất quá nhiều chi phí như bạn nghĩ. Nó chỉ bao gồm ba con lăn phục vụ cho thao tác uốn ống.
Uốn ống bằng phương pháp uốn tự do
Một trong những máy uốn độc đáo nhất là máy uốn dạng tự do CNC. Nó cho phép bạn uốn cong với mọi bán kính ống và không có đoạn thẳng giữa các đoạn uốn.
Vòng sứ là dụng cụ duy nhất bạn cần cho máy uốn tự do. Trong quá trình này, ống được đẩy qua vòng sứ đã được thiết kế phù hợp với kích thước ống mong muốn. Khi ống di chuyển qua vòng gốm, máy tính sẽ điều khiển chuyển động của vòng gốm để định hình ống.
5 quy tắc trong uốn ống bạn nên ghi nhớ
Dưới đây là một số mẹo có thể giúp việc uốn ống trở nên dễ dàng hơn.
Bán kính đường tâm trong uốn ống
Theo quy luật, bán kính đường tâm kín nhất có thể đạt được là bằng một lần đường kính ống. Bất cứ khi nào có thể, hãy chọn bán kính đường tâm bằng 1,5 lần hoặc lớn hơn đường kính ống. Điều này sẽ giúp bạn tiết kiệm đáng kể chi phí nhân công.
Độ dày thành ống
Trong quá trình uốn ống và ống, bán kính của thành ngoài ống có thể mỏng đến 33%. Bạn có thể giảm thiểu độ mỏng này bằng cách sử dụng một số dụng cụ uốn, chẳng hạn như trục gá.
Chiều dài thẳng giữa các khúc cua
Thông thường, đường thẳng giữa các khúc uốn phải gấp từ hai đến ba lần đường kính ống, tùy thuộc vào bán kính. (Ngoại trừ uốn ống tự do không đòi hỏi đường thẳng giữa các mối uốn)
Dung sai
Dung sai cho phép trong ngành uốn ống là ± 1 độ trên các góc uốn cong. Một tiêu chuẩn nghiêm ngặt hơn là ± 0,5 độ. Còn có những dung sai chặt chẽ hơn, thậm chí đến ± -0,2 độ nếu được yêu cầu trong thiết kế.
Bản vẽ
Các bản vẽ thiết kế ống uốn đòi hỏi những yếu tố sau: thông số kỹ thuật của ống, loại chất liệu, bán kính đường tâm và bất cứ các chi tiết cần thiết khác.
Uốn thép hình
Mong rằng bài viết đã phần nào giải đáp được thắc mắc và giúp bạn có thêm những kiến thức mới. Để được giải đáp, hỗ trợ nhanh và sớm nhất về uốn ống, hãy liên hệ với Công ty Phúc Khánh. Chúng tôi tự tin đem lại cho bạn dịch vụ uy tín và chất lượng nhất.
