Uốn ống là gì ?

Uốn ống là một quá trình cơ học được sử dụng để làm biến dạng ống bằng cách sử dụng một quá trình uốn để biến các ống thẳng thành hình dạng cong. Mặc dù ống thẳng thuận lợi hơn trong một số trường hợp nhất đinh, nhưng để đáp ứng các yêu cầu cho ngành công nghệ ngày càng hiện đại càng đòi hỏi ống có thể được uốn định hình và có khả năng chịu lực

Ống uốn cong được ứng dụng vào cuộc sống nhiều hơn ống thẳng. Ống uốn là một phần không thể thiếu của thanh trượt, lan can cầu thang, tay nắm, khung đồ nội thất, phụ tùng ô tô. Ống và phụ kiện ống còn được sử dụng để thay đổi hướng của ống dẫn chất lỏng và khí trong hệ thống xả đường thủy lực và đường ống.

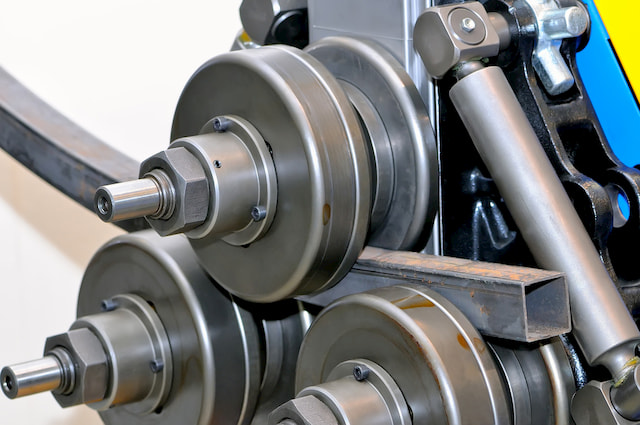

Uốn ống hộp

Phương pháp uốn ống phổ biến

Bất kỳ loại ống kim loại nào cũng có thể được uốn cong bao gồm nhôm, thép không gỉ, thép nhẹ, đồng thau và titan được thay đổi thành nhiều hình dạng và cấu hình khác nhau, mỗi loại được thiết kế cho một mục đích cụ thể. Các dạng uốn cong phổ biến nhất là uốn cong L, uốn cong U, uốn cong S và uốn cong cuộn dây.

Quy trình uốn ống cơ bản diễn ra như thế nào ?

Khi bắt đầu thao tác uốn, ống kim loại được giữ chặt bằng khuôn kẹp và khuôn áp lực, sau đó khuôn quay, con lăn hoặc máy ép sẽ uốn cong nó. Quy trình này có thể ở dạng ràng buộc hoặc dạng tự do. Lực kéo và lực nén tác động lên vật liệu làm ống khi dụng cụ di chuyển nó qua khuôn ống. Kết quả của việc uốn phụ thuộc vào loại vật liệu ống, dụng cụ, lượng áp lực tác dụng, bôi trơn và hình dạng uốn.

Uốn ống cơ học là một tập hợp các quá trình được sử dụng để tạo ra nhiều loại sản phẩm và cụm sản phẩm từ một ống thẳng. Ngoài uốn ống, các quy trình cơ học khác bao gồm cắt và mài, khía và hàn.

Các thuật ngữ liên quan đến uốn ống.

Trước khi chọn khuôn phù hợp cho một kiểu uốn ống cụ thể, bạn nên biết hình dạng hình học của đường uốn. Các thuật ngữ sau được sử dụng trong uốn ống:

Bán kính đường trung tâm (CLR).

là khoảng cách từ tâm của đường cong đến đường tâm (trục) của ống. Nó có thể bằng bán kính của khuôn, tùy thuộc vào mức độ mà khuôn ép trên ống. Đối với các ống có cùng kích thước và vật liệu hướng tâm, chiều dài của độ cong tăng lên khi CLR trở nên lớn hơn. CLR còn được gọi là bán kính uốn cong.

Đường kính ngoài.

Trong các hình trụ rỗng như ống, đường kính ngoài là khoảng cách giữa hai điểm ở mép ngoài cùng của mặt cắt ngang của ống đi qua đường tâm.

Đường kính trong.

Đường kính trong là khoảng cách của các cạnh trong cùng của mặt cắt ngang của ống đi qua đường tâm. Đó là kích thước của lỗ của ống.

Độ dày thành ống.

Độ dày thành ống là sự chênh lệch giữa đường kính bên ngoài và bên trong của ống. Đó là chiều rộng của vật liệu làm ống, thường được đo bằng thước cặp để có độ chính xác. Đường kính bên ngoài và độ dày thành ống là những lưu ý quan trọng nhất khi chọn khuôn cho phương pháp uốn ống.

Độ cong của ống.

Mức độ uốn cong là góc được hình thành bằng cách uốn cong ống, được đo bằng độ. Đó là "độ sắc nét" của góc uốn.Ống có góc uốn càng nhỏ thì độ hoàn thiện càng cao. các ống có góc uốn nhỏ hơn được tạo thành có độ cong định hình. Góc bổ sung của mức độ uốn được gọi là góc uốn.

Các đặc điểm cơ học của uốn ống

Trong quá trình uốn ống, có một số thay đổi vật lý sẽ xảy ra tại một số điểm được uốn. Điều này tùy thuộc vào kỹ thuật uốn được sử dụng và tính chất của vật liệu làm ống:

Mặt ngoài của chỗ uốn cong nhận lực kéo, dẫn đến kéo dài và mỏng thành

Mặt trong của chỗ uốn cong nhận lực nén, dẫn đến tường bị nhăn và dày lên.

Mặt cắt ngang của ống dẫn đến một hiện tượng gọi là hiện tượng biến dạng oval. Hiện tượng biến dạng hình trứng là sự biến dạng của mặt cắt ngang của ống so với hình dạng tròn ban đầu sau khi uốn cong. Nó là kết quả của các lực không cân bằng tác động lên chỗ uốn cong, đặc biệt là khi bên trong ống không được hỗ trợ. Sự sai số này của ống được chấp nhận trong một số ứng dụng, nhưng một số ngành công nghiệp yêu cầu kích thước chính xác của phần uốn cong nơi phải kiểm soát sự biến dạng.

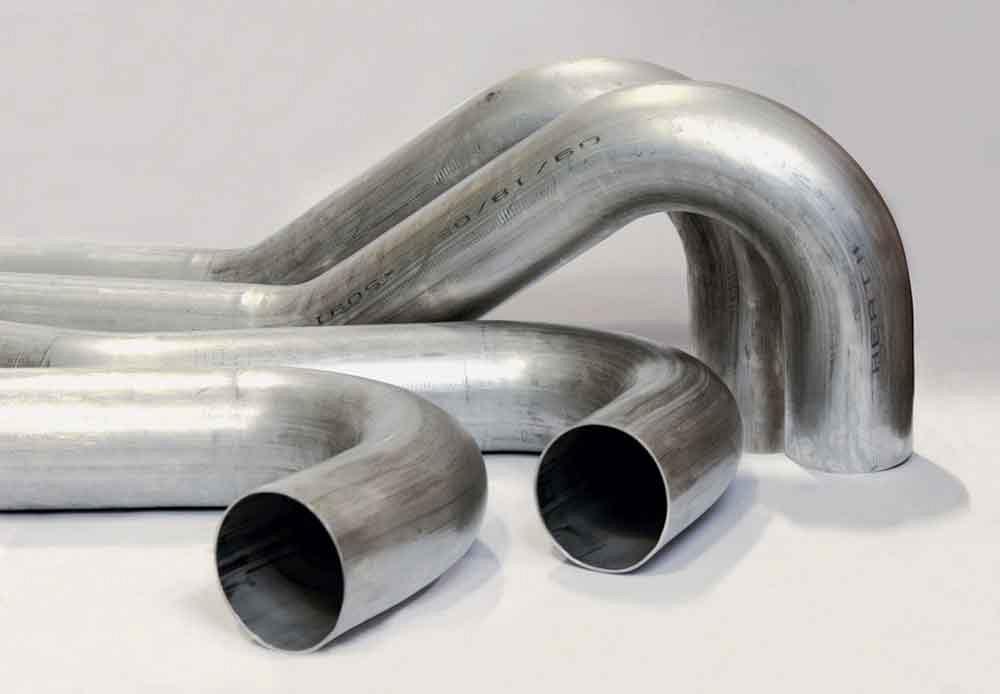

Ống uốn được ứng dụng nhiều trong các lĩnh vực đời sống

Trên đây là một số thông tin cơ bản về uốn ống. Mong rằng bài viết đã phần nào giải đáp được thắc mắc và giúp bạn có thêm những kiến thức mới. Để được giải đáp, hỗ trợ nhanh và sớm nhất về uốn ống, hãy liên hệ với Công ty Phúc Khánh. Chúng tôi tự tin đem lại cho bạn dịch vụ uy tín và chất lượng nhất.
